圓缺孔板節流式差壓量水計是一種非標準節流裝置式差壓流量計,主要用于量測含有臟污、泥沙和摻氣水流條件下的液體流量。由于它本身具有一些突出的特點,所以用作我國低壓管道灌溉系統中的量水設備是很適宜的。

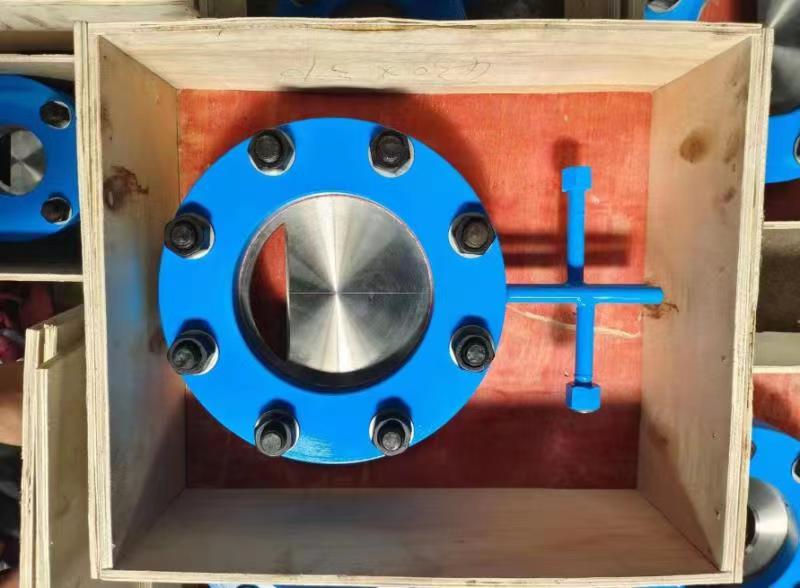

圓缺孔板的開孔是圓的一部分(圓缺部分)，這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精確地定位，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。
圓缺孔板適用于濕煤氣等臟污介質的測量，可以避免臟物在孔板前后淤積，被廣泛應用在各種煤氣和臟污流體的測量上。
圓缺孔板特點：
1. 含有固體微粒的液體或含有液滴的氣體易于從節流件的環隙通過，不會發生積累。
2. 適合臟污流體、腐蝕性流體的測量。
3. 無需長直管段，可在惡劣的管道條件下工作
4. 適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量。
5. 壓力損失小，功耗低，所需直管段短。
6. 在惡劣條件下流出系數穩定，精度高，可靠性好。
